Стоимость стенда 5000$
ОПИСАНИЕ

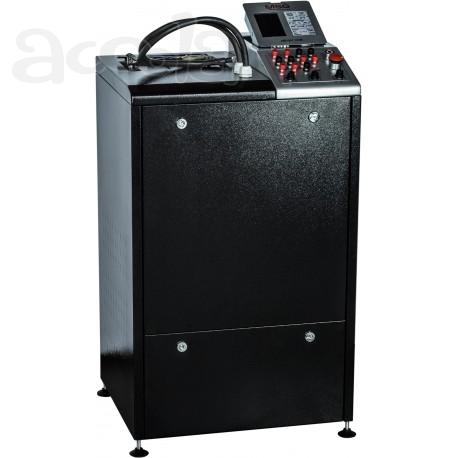

Диагностический стенд MSG MS002 COM является устройством, объединившим в себе несколько приборов, таких как диагностический стенд для проверки автомобильных
генераторов, стартеров, тестера реле-регуляторов.
Разработан с учетом потребностей сервисных станций: конструкция допускает установку большинства проверяемых агрегатов, без использования дополнительных крепежных
соединений и элементов; имеет возможность диагностировать агрегаты с рабочим напряжением 12V и 24 V; предусмотрена возможность диагностики современных генераторов и
реле-регуляторов, управление которыми осуществляется с ЭБУ автомобиля; оснащен портами для подключения генераторов разных производителей и марок: «COM» («LIN», «BSS»), «P-D», «DFM», «D+», «RLO», «C», «SIG».
Диагностика осуществляется путем имитации нагрузки автомобильных потребителей, изменением скорости вращения ротора генератора, подачей управляющих сигналов
(генераторы с внешним управлением), отслеживанием электрических характеристик.
Данные, получаемые в режиме диагностики агрегатов, выводятся на ЖК дисплей в реальном времени.
Переключение между режимами осуществляется посредством мембранной клавиатуры, расположенной на пульте управления стенда. Выбранный режим подсвечивается соответствующим световым индикатором возле включенного режима.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.
1. Напряжение питания - 380В±10%
2. Тип питающей сети Трехфазная
Модель АКБ Любой до 60А/Ч
3. Габариты (Ш*Г*В) - 550*440*1000мм
4. Вес - 125кг
ПРОВЕРКА ГЕНЕРАТОРОВ.
1. Напряжение проверяемых генераторов - 12/24В
2. Мощность привода - 5.5кВт
3. Нагрузка - 0-200А
4. Регулировка нагрузки - Плавно
5. Обороты привода - 0-3000об/мин
6. Регулировка оборотов привода - Плавно
7. Тип передачи (привод/генератор) - Ременной
8. Тип ремней Клиновой - Поликлиновой, Терминалы
9. Подключения генераторов - «COM», «P-D», «DFM», «D+», «RLO», «C», «SIG», «F/67»
10. Снимаемые параметры.
- Напряжение
- Переменный ток
- Постоянный ток
- Обороты привода
- Протокол, скорость обмена, типрегулятора, ошибки (для COM реле-регуляторов)
ПРОВЕРКА СТАРТЕРОВ.
1. Напряжение проверяемых стартеров - 12/24В
2. Мощность проверяемых стартеров - до 6кВт
3. Измеряемые параметры.
- Напряжение
- Переменный ток
- Постоянный ток
ПРОВЕРКА РЕЛЕ-РЕГУЛЯТОРОВ.
1. Напряжение проверяемых регуляторов - 12/24В
2. Сопротивление имитируемой обмотки ротора (для
12В / для 24В) - 10/20Ом
3. Проверяемые параметры реле-регулятора.
- Напряжение стабилизации
- Ток через обмотку ротора
- Протокол, скорость обмена, тип регулятора, ошибки
(для COM реле-регуляторов)
4. Точность вольтметра - 0.1В
5. Точность амперметра - 0.1А
6. Защита от короткого замыкания - Есть
7. Звуковой сигнал при коротком замыкании - Есть
8. Терминалы проверяемых регуляторов «COM», «P-D», «DFM», «D+», «RLO», «C», «SIG»
9. Время полной проверки реле-регулятора - 30 сек
