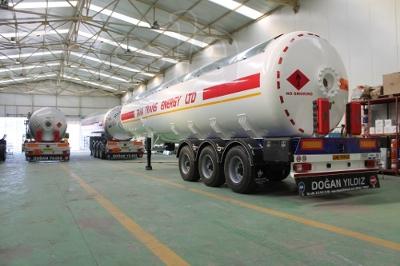

Газовая цистерна Dogan Yildiz 55 м³

Производитель: DOGAN YILDIZ, модель DYZ

Тип цистерны: Горизонтальный цилиндрический

Код: AD 2000 CODE-PED97/23/EC

Температурный режим:
min -40 ̊C / max +50 ̊C

Рабочее давление

17,5 bar

Тестовое давление:26,5 bar

Сталь:Сертифицированная 3,1b P355

Наружный диаметр цистерны:2500 мм

Масса без нагрузки:15200 кг

Масса транспортируемого газа, кг:
При удельной плотности 0,56 кг/м 3, при условии заполнения 85% = 26180 кг

Снаряженная масса цистерны:41380 кг

Нагрузка на ССУ тягача:14500 кг

Нагрузка на тележку/ось:26880/8960 кг

Толщина стали:10 мм

Толщина стали передней и задней стенки
12 мм

Общая длина полуприцепа:13600 мм

Вместимость геометрическая:55 м 3

Оборудование цистерны:

Фланцевый блок DN50 Турция (2 шт)
Фланцевый блок DN80 Турция (1 шт)
2-х дюймовый предохранительный клапан: REGO A8434G (2 шт)
4-х дюймовый магнитный указатель уровня: ROCHESTER (1 шт)
3/4 дюймовый ограничительный клапан для манометра: Турция (1 шт)
Термометр (-30/60 C) Ø63: PAKKENS (1 шт)
Глицериновый виброустойчивый манометр (0-25 бар), Ø 63: PAKKENS (1 шт)
Гидравлический привод: Турция (1 шт)
2-х дюймовый гидравлический клапан: Турция (2 шт)
3-х дюймовый гидравлический клапан: Турция (1 шт)
2-х дюймовый шаровый кран: BATU (2 шт)
3-х дюймовый шаровый кран: BATU (1 шт)
2-х дюймовые фланцы: M60X4 Российского типа (3 шт)
Адаптер ACME с коробкой: Турция (3 шт)
Клапан сброса давления REGO (1 шт)
Фильтр: BATU (1 шт)
16-и дюймовый инспекционный лаз: Турция (1 шт)
Заземления: Турция (1 шт)

Покраска полуприцепа:

Во время малярных работ на внешней поверхности цистерны, тщательно очищается и удаляются все заусенцы, масло и грязь.
Покрасочные работы выполняются следующим образом:
- на отшлифованную наружную поверхность цистерны, в качестве первого слоя наносится эпоксидная грунтовка (толщина 180 микрон),
- в качестве второго слоя наносится акрилово-полиуретановая грунтовка (толщина 70 микрон),
- в качестве третьего слоя наносится акриловая краска цвет серебренного цвета (RAL 9006).

Шасси:

изготовлена из стали 6252, рассчитанная на возможные перегрузки

Оси:

Марка - OSMAN КОСН.

Грузоподъёмность: 3x12 тонн

Тип подвески: пневматическая, барабанные тормоза

Тормозная система

WABCO ABS

Опорные стойки

Марки OMS с удвоенной скоростью, грузоподъёмностью 25х²

Шины:

размер 385X65X22,5, марка BRIDGESTONE 6+1 шт.

Диски:

размер R22,5 6+1 штук, марка JANTSA

Шкворень: 2"

Электрическая система:
Электрооборудование 24V включает в себя следующие элементы:
- две семиклемовые и одна 15-ти- клеммовая розетки;
- розетка ABS;
- жгуты проводов для подключения элементов системы освещения;
- два задних комбинированных фонаря, выполняющих функции габаритных огней, указателей поворотов, сигналов торможения, противотуманных фонарей, фонарей заднего хода и освещения государственного регистрационного знака;
- пять боковых габаритных фонарей;
- два задних световозвращателя красного цвета треугольной формы, входят в состав задних комбинированных фонарей;

Аксессуары:

стальной бампер 1 штука
бак для воды 1 штука
запасное колесо 1 штука
противооткатный упор 2 штуки
Место для хранения огнетушителя 2 штуки
